T3-1 - 简单符号执行

前面已经介绍过，符号执行就是根据先前的断言计算程序语句执行之后的断言。符号执行是QCP工具的核心模块之一。下面通过swap函数介绍QCP中各种程序语句的符号执行结果。以下是之前介绍过的swap函数及其规约。QCP工具可以自动检查并确认swap函数确实实现了该规约描述的功能。

void swap(int * px, int * py)
/*@ With x y
    Require store_int(px, x) * store_int(py, y)
    Ensure store_int(px, y) * store_int(py, x) */
{
  int t;
  t = * px;
  * px = * py;
  * py = t;
}

进入函数体

在C语言函数头中，px与py是swap函数的形参。从C语言程序执行的角度看，一段程序中如果调用了swap函数（例如下面语句），那么站在swap函数之外看，这个调用过程要先计算swap两个参数的数值，再将这两个数值传递给swap函数供其使用，接下去swap函数会依据这两个数值修改程序状态。从这个swap函数的外部视角看来，是根本不存在为形参px与py分配额外内存空间的过程的。因此在QCP规约中，px与py表示这两个形参的值，而不是占用内存空间的C程序变量。

反过来，如果我们从swap的内部审视其执行过程，那不难发现，当程序执行进入swap函数体时，px与py就成为了局部变量，系统会分配两块额外的空间用于存储它们的值。值得一提的是，这两块额外的内存空间一定是与原先分配的内存空间相互独立的，描述它们的子句应该与先前的子句用星号“*”连接。换言之，此时进入函数体后，程序状态应满足以下断言：

store_ptr(&px, int *, px_37) *
store_ptr(&py, int *, py_40) *
store_int(px_37, int, x) *
store_int(py_40, int, y)

这里的px_37和py_40都是QCP系统自动引入的逻辑变量。可以看到，它们表示调用swap函数时两个形参px与py的值。某种意义上，它们相当于px@pre和py@pre。因此，如果之后swap函数的断言标注中用到px@pre和py@pre，或者在其Ensure条件中用到px与py，那么QCP都会在内部把它们替换为px_37和py_40。

变量声明

根据C程序行为的规定，在第一句C语句int t;以后，系统需要为变量t新分配一块内存空间，所以符号执行之后断言中会增加一个分离合取子句has_int_permission(&t)。该语句的符号执行结果是：

has_int_permission(&t) *
store_ptr(&px, px_37) *
store_ptr(&py, py_40) *
store_int(px_37, x) *
store_int(py_40, y)

前面已经提到过，has_int_permission(&t)表示局部变量t有一个地址，但是因为此变量还未被赋值，因此该地址指向的内存空间未被初始化过，当前只能向该地址写入新的数值，而不能从中读取数值。

计算与赋值

swap函数中的下一句语句是t = * px;。QCP的符号执行模块会先完成该语句右侧表达式的符号计算。要计算* px的值，分2步：

从&px这个地址上读取px的值；
从px这个地址上读取* px的值。

由先前断言可知，px的值是px_37（因为store_ptr(&px, px_37)），进一步，* px的值是x（因为store_int(px_37, x)）。

同时，QCP的符号执行模块会计算该语句左侧的左值表达式对应的地址，这个容易，现在要写入的地址就是&x。

此时，QCP工具会在先前断言中搜索关于&t的has_permission或store谓词，并修改这个子句从而得到新的断言。这里，QCP符号执行模块找到的子句是has_permission(&t)，在符号执行赋值语句之后，它会变成store_int(&t, x)。因此，符号执行t = * px;得到的断言是：

store_int(&t, x) *
store_ptr(&px, px_37) *
store_ptr(&py, py_40) *
store_int(px_37, x) *
store_int(py_40, y)

为什么可以这样变换？其关键在于这五个子句之间都是用分离合取（即星号“*”）连接的。因此，修改其中一个地址上的值，不会影响其他地址上存储的数据，断言的其他子句也不会受影响。

在上面这一步变换之后，依次符号执行* px = * py;与* py = t;就会依次得到以下两个断言：

store_int(&t, x) *
store_ptr(&px, px_37) *
store_ptr(&py, py_40) *
store_int(px_37, y) *
store_int(py_40, y)

store_int(&t, x) *
store_ptr(&px, px_37) *
store_ptr(&py, py_40) *
store_int(px_37, y) *
store_int(py_40, x)

QCP在符号执行一条赋值语句时，可能会符号执行失败。最典型的情形是读取某内存地址或写入某内存地址时无法找到store或者has_permission谓词表示的内存权限，这类符号执行失败会直接导致验证失败，QCP会显示红色错误信息。符号执行时需要处理一些表达式计算中的一些复杂情况，有时就需要证明运算没有超出有符号整数的运算范围，有时就需要证明除数不为零，如果QCP无法自动完成这些证明，那么QCP就会做黄色告警，尽管这不会导致符号执行失败或中断。

离开函数体

离开函数体时，首先要释放px、py与t这三个程序变量占据的内存空间。QCP的符号执行器会从断言中删去相关的store谓词或has_permission谓词（如果找不到，QCP会报错），从而得到以下断言：

store_int(px_37, y) *
store_int(py_40, x)

最后QCP将检查上述断言能否推出Ensure条件。这是Ensure条件：

store_int(px, y) * store_int(py, x)

前面已经提到，Ensure条件中的px与py会在QCP内部被替换为px_37和py_40，这是因Ensure条件是程序规约的一部分，其中的px与py指的是swap形参的值。因此，这里QCP需要检验的结论就是：

store_int(px_37, y) *
store_int(py_40, x)
|--
store_int(px_37, y) *
store_int(py_40, x)

这显然成立。QCP至此也就完成了swap函数的验证。

符号执行的报错与告警

如果修改前面的swap程序，如下图这样让其试着读取未初始化的变量值，那么QCP的符号执行就会报错退出。

void swap_wrong(int * px, int * py)
/*@ With x y
    Require store_int(px, x) * store_int(py, y)
    Ensure store_int(px, y) * store_int(py, x) */
{
  int t1, t2;
  t2 = t1;
  t1 = * px;
  t2 = * py;
  * px = t2;
  * py = t1;
}

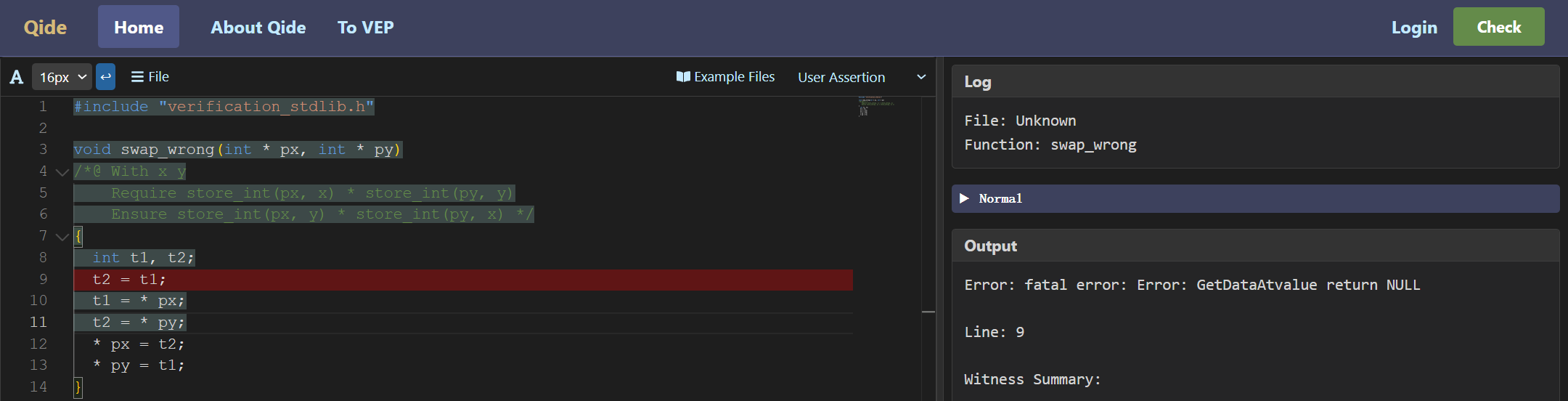

报错界面如下：

下面例子中的程序包含除法，但是又无法自动推断出除数不为零，这时符号执行就会告警。

int arith(int x, int y)
/*@ Require 0 <= x && x <= 100 && 0 <= y && y <= 100
    Ensure __return == x + y */
{
  int t;
  t = 1000 / x;
  y = x + y - t;
  return y + t;
}

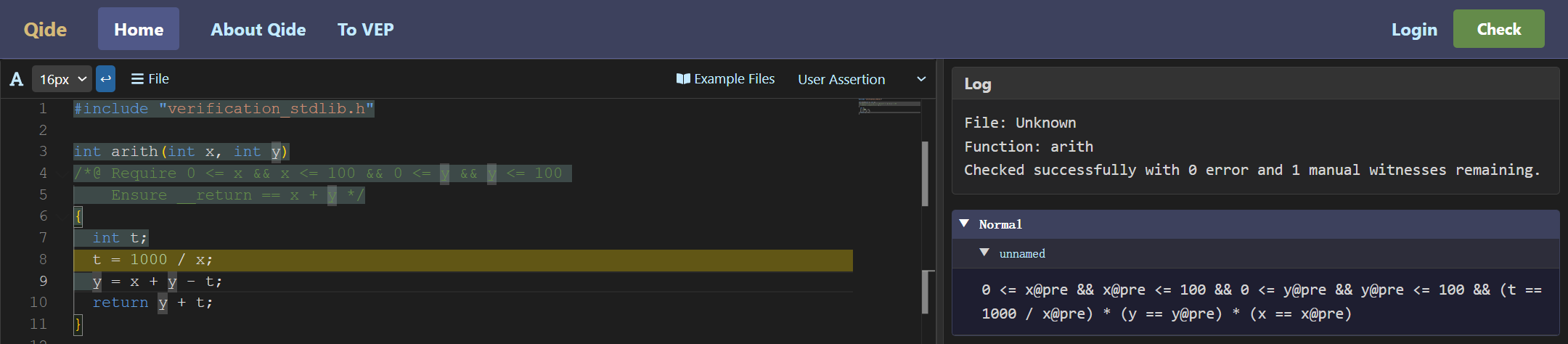

下面是告警的界面：

黄色告警与红色报错不同，黄色告警不影响后续的符号执行，在上图中，QCP还是会通过符号执行生成新的断言并展示在右边栏。
